Opis produktu

Dwukierunkowy konwerter poziomów logicznych umożliwia łatwą zamianę napięć między urządzeniami pracującymi na różnych poziomach logicznych. Najczęściej stosowany jest do konwersji sygnałów 3,3V ↔ 5V, ale moduł działa także przy innych napięciach, takich jak 1,8V czy 2,8V.

Moduł doskonale sprawdzi się w pracy z Arduino, zwłaszcza przy podłączaniu nowoczesnych czujników i modułów, które wymagają niższego napięcia logicznego niż płytka sterująca (np. Arduino Uno działa na 5V, a czujniki mogą wymagać 3,3V).

Konwerter jest dwukierunkowy, co pozwala na przesyłanie sygnału w obu kierunkach bez dodatkowej konfiguracji.

Zasada działania

• HV – napięcie wyższe (np. 5V)

• LV – napięcie niższe (np. 3,3V)

• GND – masa wspólna dla obu napięć

• HVx – kanał x o wyższym napięciu

• LVx – kanał x o niższym napięciu

Dane techniczne

• Liczba kanałów: 4

• Dwukierunkowa konwersja napięć

• Napięcia pracy: 1,8V – 5V (typowo 3,3V / 5V)

• Kompatybilność z protokołami: I2C, SPI, UART

• Raster: 2,54 mm (kompatybilny z płytkami stykowymi)

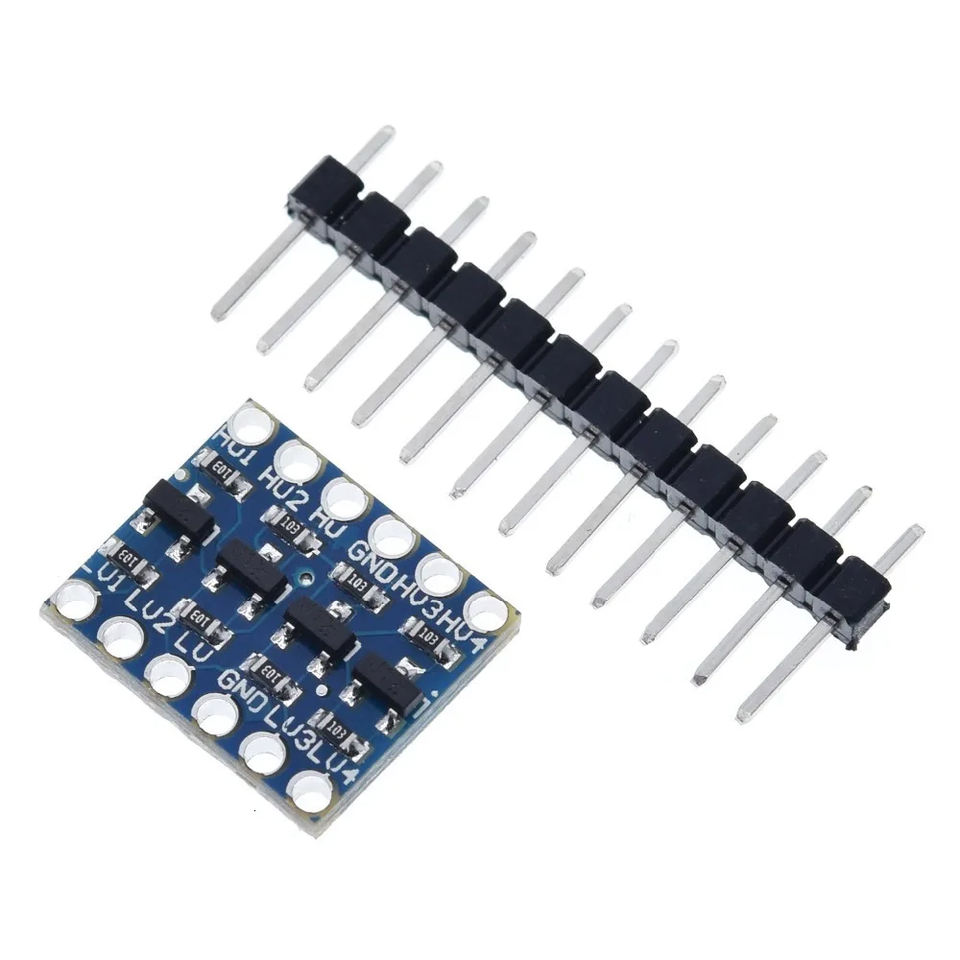

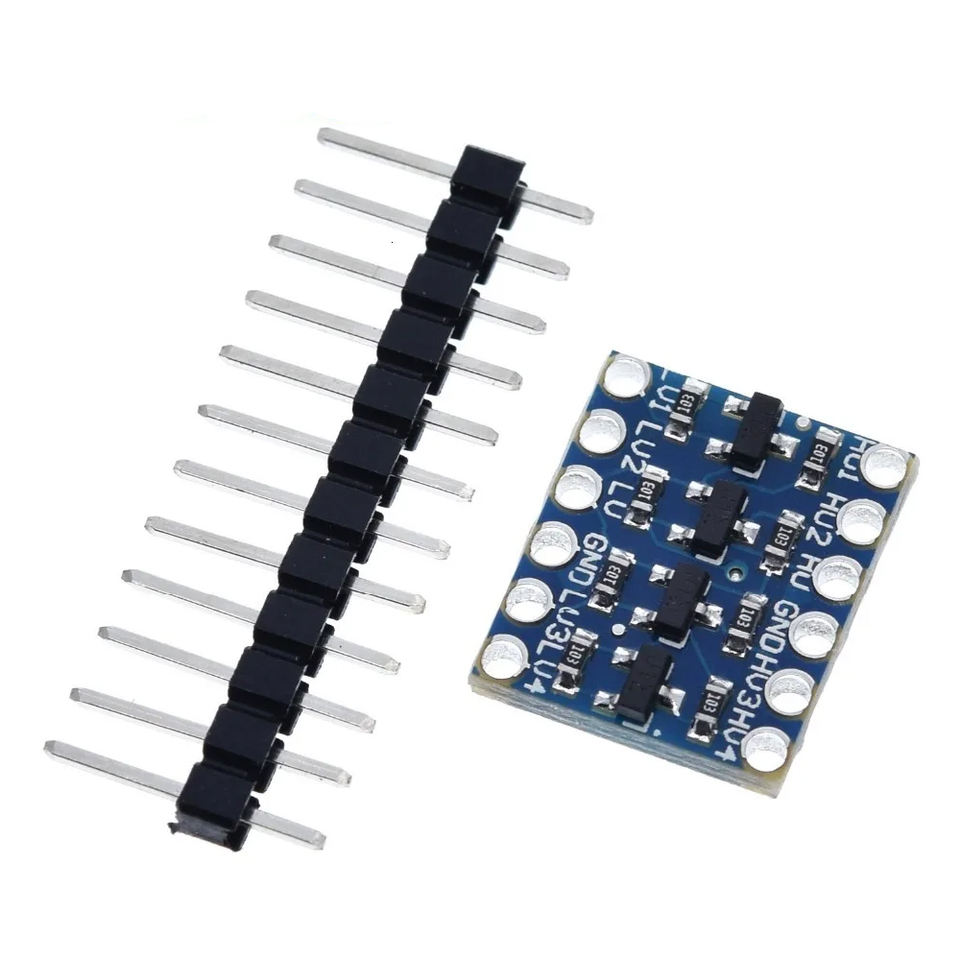

• Goldpiny w zestawie do wlutowania

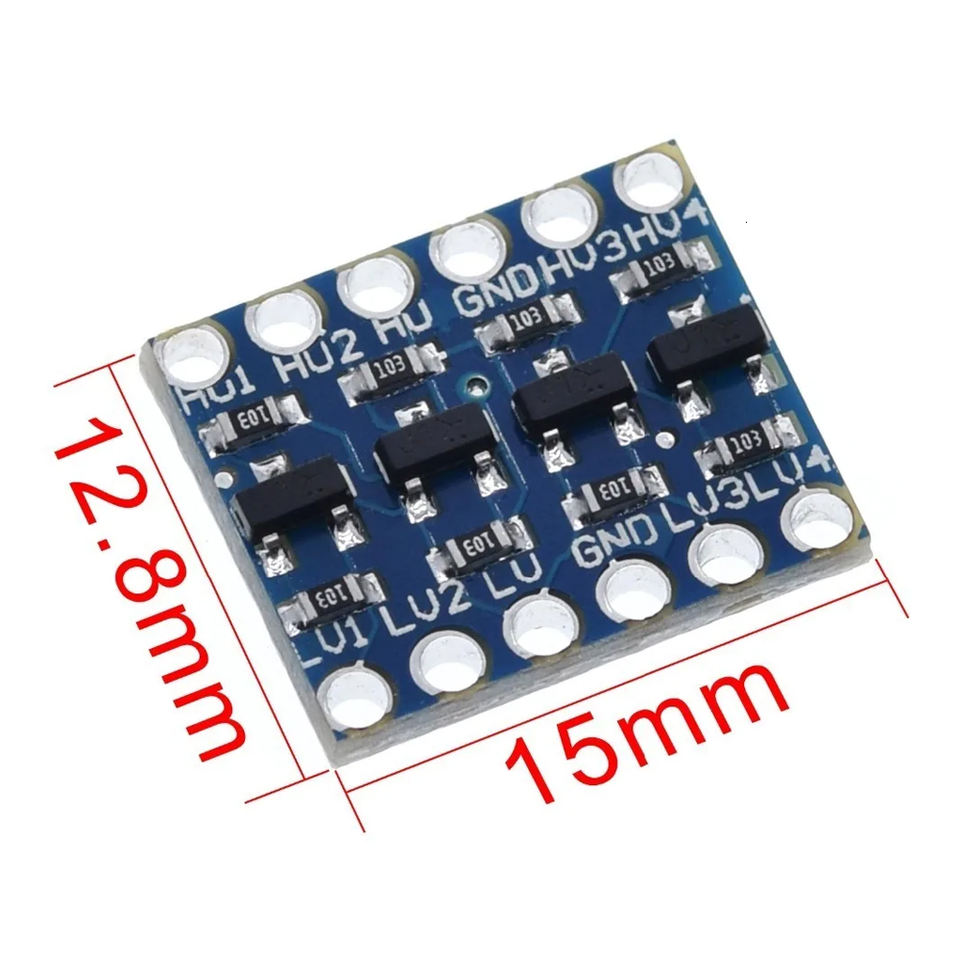

• Wymiary: 12,8 × 15 mm

Zastosowanie

• Podłączanie czujników 3,3V do Arduino 5V

• Konwersja sygnałów między modułami o różnych poziomach logicznych

• Projekty z I2C, SPI, UART

• Elektronika hobbystyczna i prototypowanie
