Opis produktu

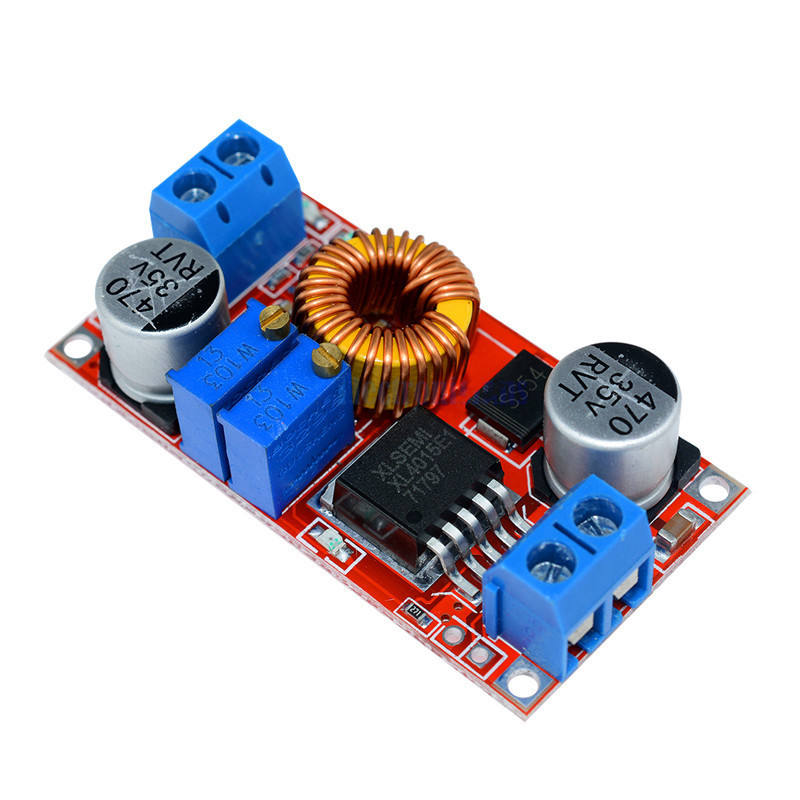

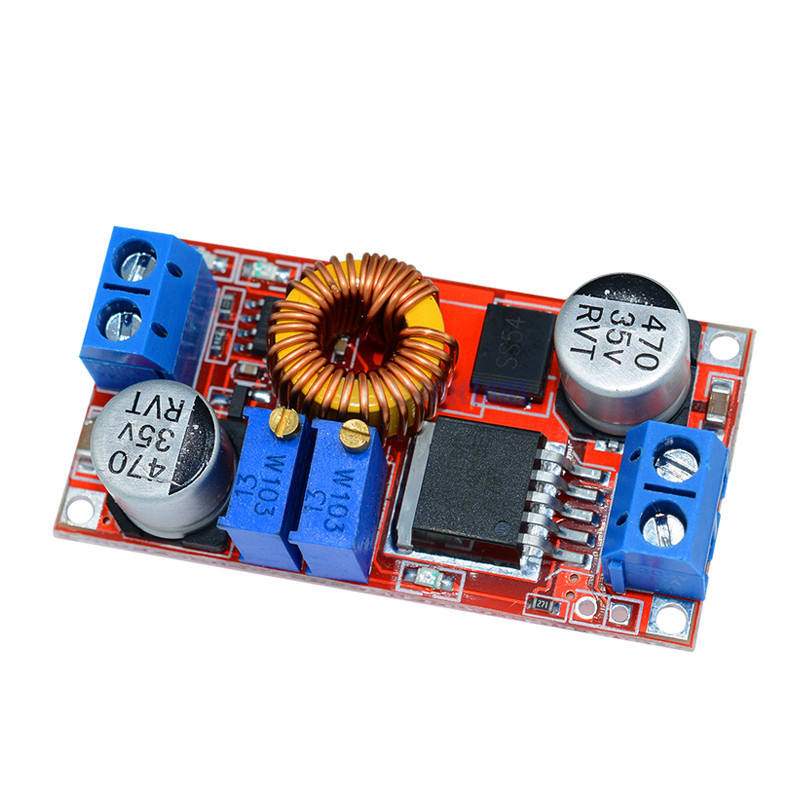

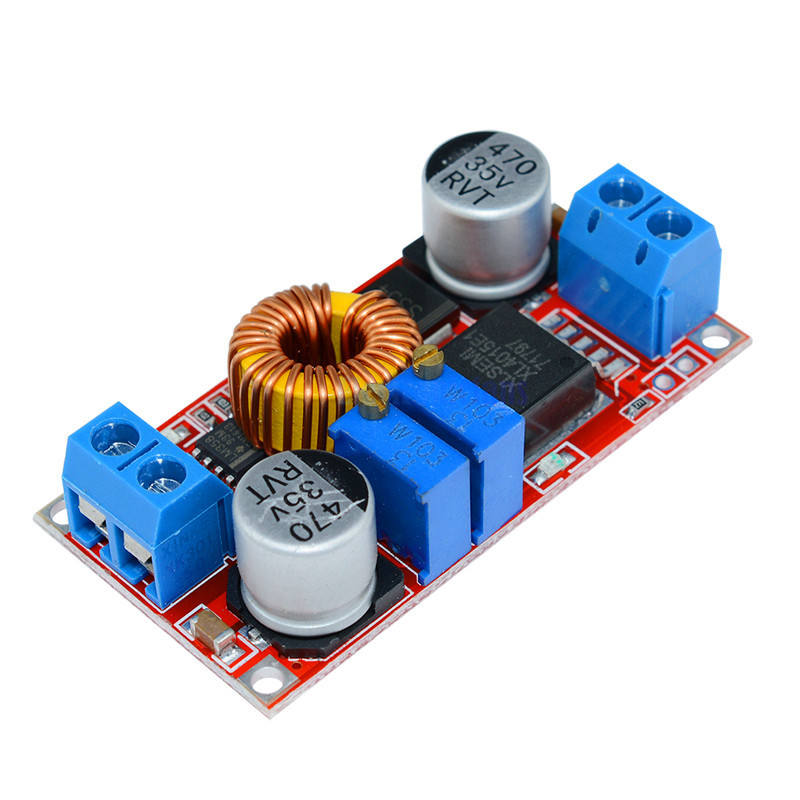

Przetwornica DC-DC typu Step-Down (obniżająca napięcie) z regulacją napięcia oraz prądu wyjściowego, oparta na wydajnym układzie XL4015E1, to uniwersalne rozwiązanie do zasilania i ładowania różnego rodzaju urządzeń elektronicznych. Pozwala obniżać napięcie wejściowe z zakresu 5 V – 32 V do poziomu 0,8 V – 30 V, z maksymalnym prądem wyjściowym do 5 A (przy odpowiednim chłodzeniu).

Moduł umożliwia niezależną regulację napięcia i natężenia prądu za pomocą potencjometrów wieloobrotowych (ok. 50 obrotów), co zapewnia precyzyjną kontrolę parametrów pracy. Dzięki wysokiej sprawności i niezawodności, przetwornica XL4015E1 doskonale nadaje się do zastosowań w projektach Arduino, systemach IoT, zasilaniu modułów i akumulatorów litowych.

Dane techniczne

• Układ przetwornicy: XL4015E1
• Zakres napięcia wejściowego: 5 V – 32 V DC
• Zakres napięcia wyjściowego: 0,8 V – 30 V DC (regulowane)
• Prąd wyjściowy ciągły: do 5 A (z chłodzeniem)
• Sprawność: do 90%
• Częstotliwość przełączania: 180 kHz – 48 kHz
• Dioda sygnalizacji ładowania: TAK (2 diody LED)
• Otwory montażowe: 4 × 2 mm
• Złącza: skręcane ARK2
• Wymiary płytki: 51 × 26 × 12 mm
• Waga: ok. 19 g

Zastosowanie

• ładowarki akumulatorów Li-Ion, Li-Pol
• projekty Arduino, ESP32, STM32
• zasilanie modułów i czujników
• zasilanie LED i silników DC
• systemy IoT, elektronika mobilna
• stabilizatory napięcia w układach DC

Uwagi

• Przetwornica obniża napięcie (step-down) – napięcie wejściowe musi być większe niż wyjściowe.
• W przypadku ładowania akumulatorów należy ustawić odpowiednie napięcie i prąd zgodnie z typem i pojemnością ogniw.
• Potencjometry mają szeroki zakres regulacji (ok. 50 obrotów) — zaleca się ostrożną kalibrację.
• Dla obciążeń powyżej 15 W wskazane jest zastosowanie radiatora.
• Przed użyciem sprawdź ustawione napięcie woltomierzem.
