Opis produktu

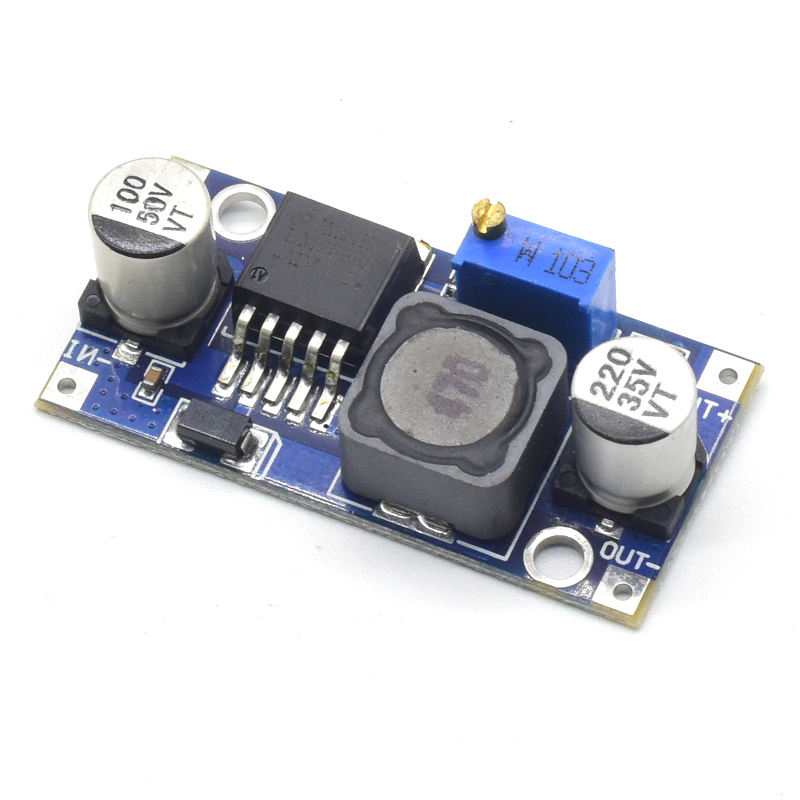

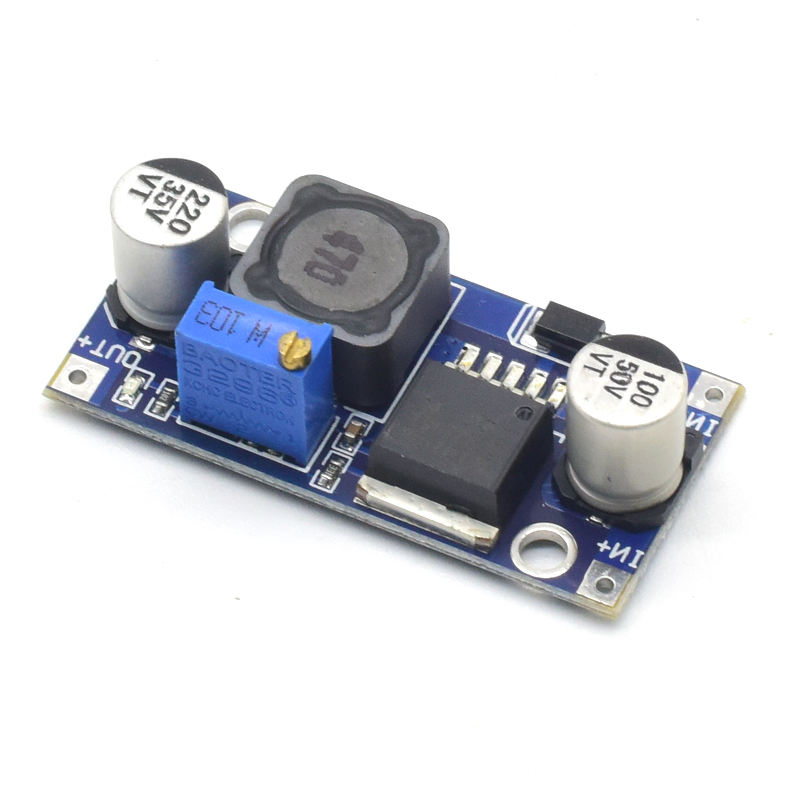

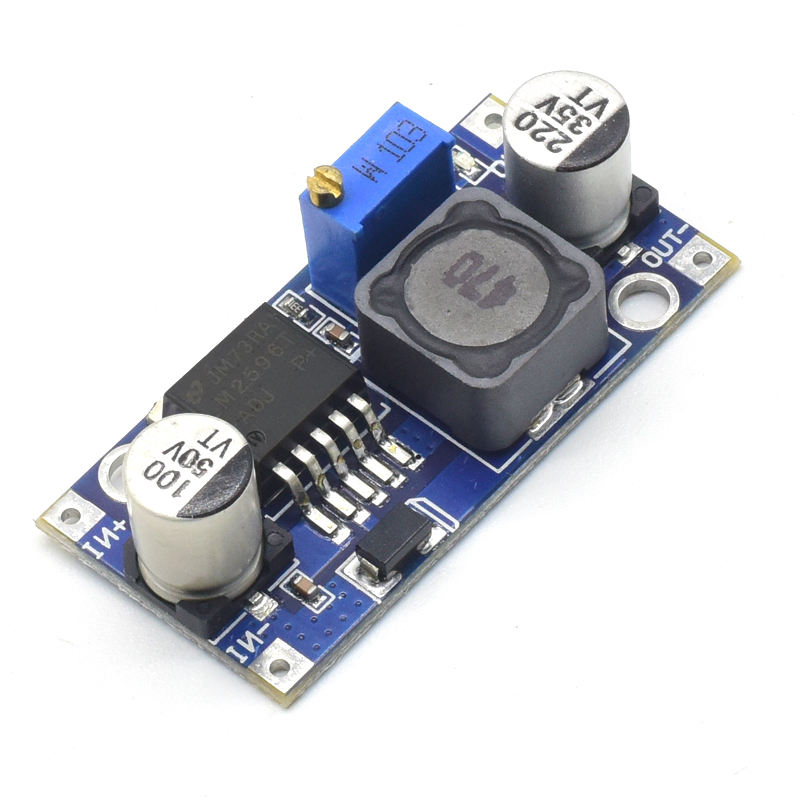

Przetwornica DC-DC Step-Down (obniżająca napięcie) oparta na popularnym układzie LM2596 umożliwia precyzyjną regulację napięcia wyjściowego w zakresie od 1,5 V do 30 V, przy napięciu wejściowym 3 V – 35 V.
To niezawodne i wydajne rozwiązanie do zasilania urządzeń elektronicznych, projektów Arduino, układów LED, silników, czujników czy modułów IoT.

Dzięki sprawności do 92% oraz możliwości dostarczenia stałego prądu 2 A (do 3 A z radiatorem), przetwornica LM2596 sprawdza się w wielu zastosowaniach — od hobbystycznych konstrukcji po profesjonalne instalacje.

Moduł LM2596 to jeden z najpopularniejszych stabilizatorów impulsowych typu buck (step-down). Pozwala efektywnie obniżać napięcie bez dużych strat mocy i nagrzewania, co odróżnia go od klasycznych stabilizatorów liniowych. Regulacja odbywa się za pomocą potencjometru wieloobrotowego, co pozwala na bardzo dokładne ustawienie napięcia wyjściowego.

Parametry techniczne

• Napięcie wejściowe: 3 V – 35 V DC

• Napięcie wyjściowe: 1,5 V – 30 V DC (regulowane)

• Układ przetwornicy: LM2596

• Prąd wyjściowy stały: 2 A

• Prąd wyjściowy maksymalny: 3 A (z radiatorem)

• Wydajność: do 92 %

• Częstotliwość pracy: 150 kHz

• Temperatura pracy: −40 °C ÷ +85 °C (przy 10 W)

• Zabezpieczenie: ograniczenie prądu, Auto-CV

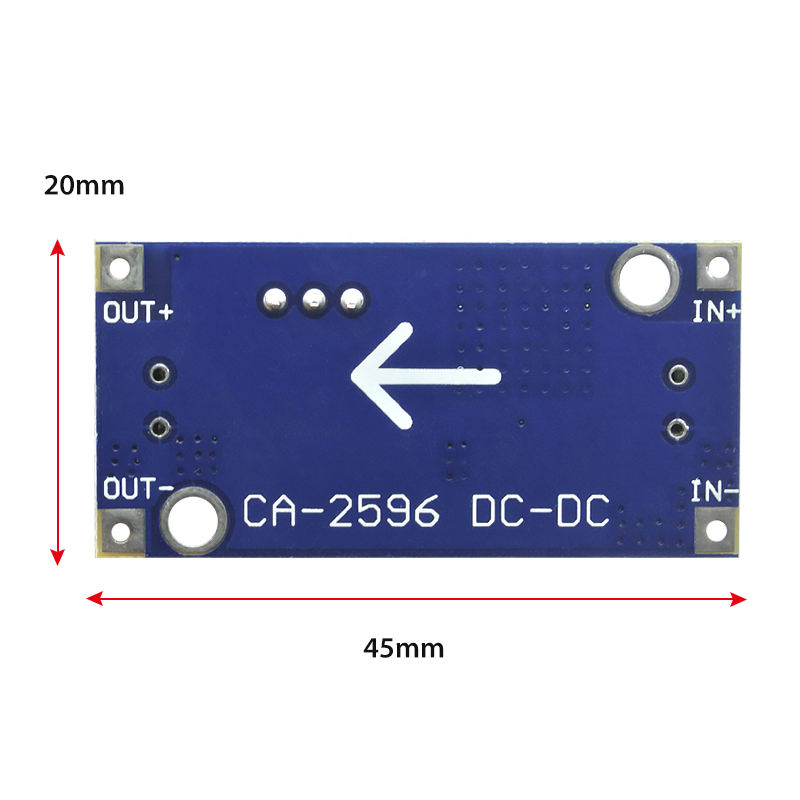

• Wymiary: 47 × 23 × 14 mm

• Waga: ok. 11,7 g

Zastosowanie

• projekty Arduino, ESP32, STM32

• zasilanie modułów, silników i czujników

• systemy LED, IoT i robotyka

• zasilanie bateryjne z obniżeniem napięcia

• stabilizatory napięcia w układach elektronicznych

Uwagi i zalecenia

• Przetwornica obniża napięcie (step-down) — napięcie wejściowe musi być wyższe od wyjściowego.

• Odwrotne podłączenie zasilania może uszkodzić układ.

• Przy mocy powyżej 15 W należy zastosować radiator (nie jest dołączony).

• Przed podłączeniem urządzenia docelowego sprawdź napięcie wyjściowe woltomierzem.

• Urządzenie przeznaczone dla osób z podstawową wiedzą z zakresu elektroniki.
