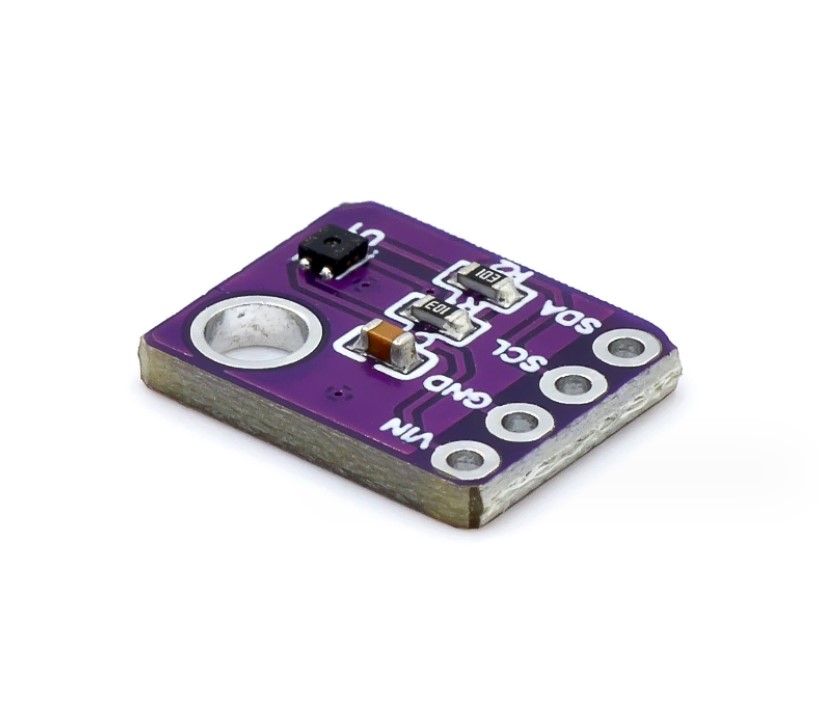

Moduł GY-SHT45

Umożliwia dokładny, cyfrowy pomiar temperatury oraz wilgotności względnej powietrza. Zastosowany czujnik SHT45 wyróżnia się wysoką precyzją, fabryczną kalibracją i niewielkim poborem energii.

Komunikacja przez popularną magistralę I²C pozwala łatwo wykorzystać moduł w stacjach pogodowych, automatyce, systemach monitorowania warunków oraz urządzeniach IoT.

NAJWAŻNIEJSZE ZALETY

• jednoczesny pomiar temperatury i wilgotności

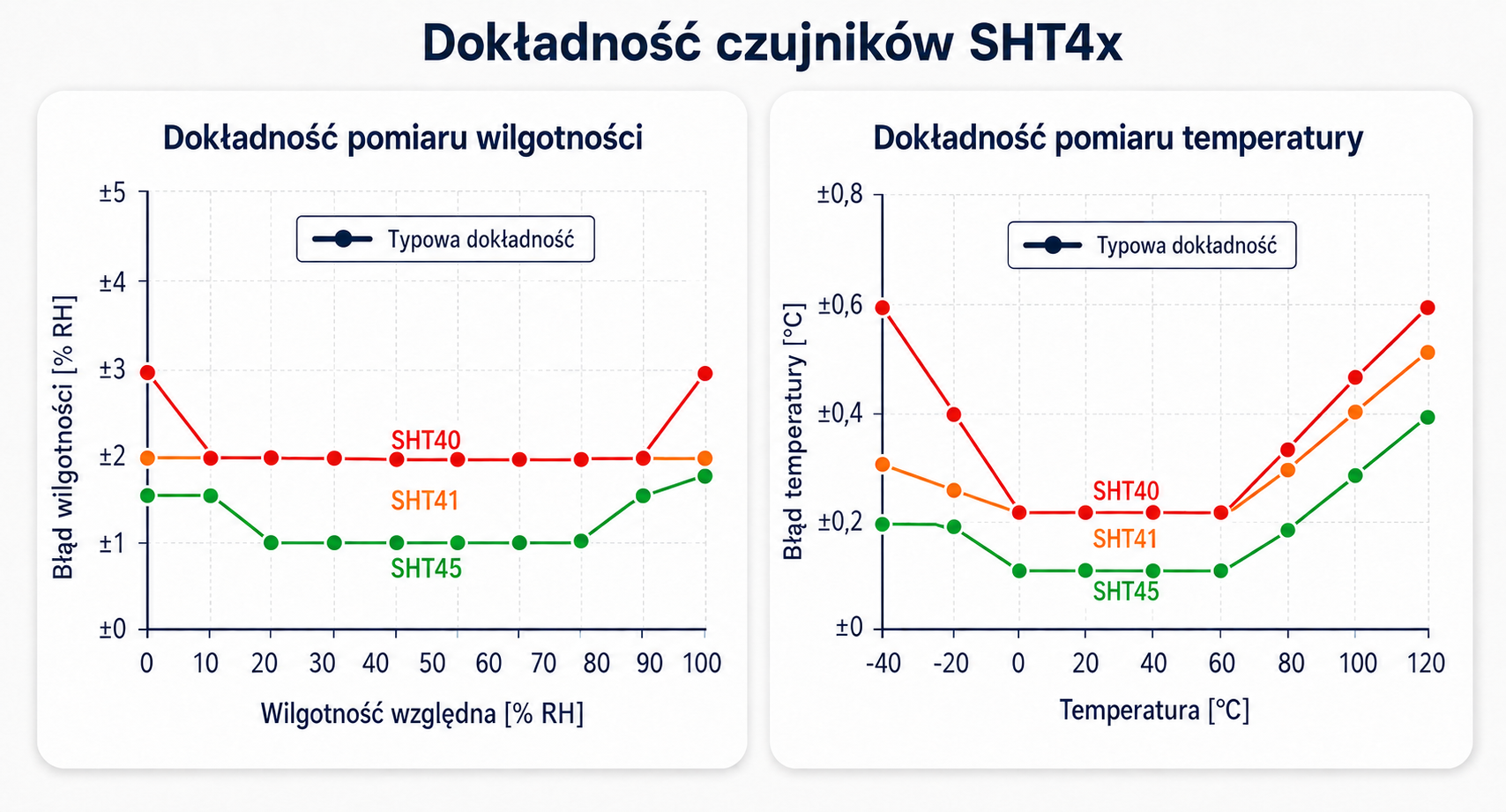

• typowa dokładność temperatury ±0,1°C
• typowa dokładność wilgotności ±1% RH
• fabryczna kalibracja czujnika
• cyfrowa komunikacja przez magistralę I²C
• rozdzielczość pomiaru 16 bitów
• stały adres I²C 0x44
• niewielki pobór energii
• kompaktowe wymiary 13 × 11 mm
• otwór ułatwiający montaż modułu
• rezystory podciągające linie magistrali I²C
• dołączona listwa goldpin 1×4
• SPECYFIKACJA TECHNICZNA
• VIN – zasilanie modułuGND – masaSCL – linia zegarowa I²CSDA – linia danych I²CPRZYKŁADOWE ZASTOSOWANIEdomowe i profesjonalne stacje pogodowetermometry i higrometry cyfrowesystemy monitorowania warunków otoczeniaautomatyka domowa i budynkowaurządzenia IoTrejestratory danych pomiarowychsystemy wentylacji i klimatyzacjiinkubatory oraz komory pomiaroweszklarnie i systemy kontroli uprawprojekty z mikrokontrolerami pracującymi z logiką 3,3 Vurządzenia zasilane bateryjnie
• WYPROWADZENIA MODUŁU
• model modułu: GY-SHT45
• układ pomiarowy: SHT45
• mierzone wartości: temperatura i wilgotność względna
• zakres pomiaru temperatury: od −40°C do 125°C
• typowa dokładność temperatury: ±0,1°C
• zakres pomiaru wilgotności: od 0 do 100% RH
• typowa dokładność wilgotności: ±1% RH
• interfejs komunikacyjny: I²C
• adres I²C: 0x44
• rozdzielczość: 16 bitów
• napięcie zasilania: 1,08–3,6 V
• zalecane napięcie zasilania: 3,3 V
• wymiary płytki: około 13 × 11 mm

KOMPAKTOWY I ŁATWY W MONTAŻU

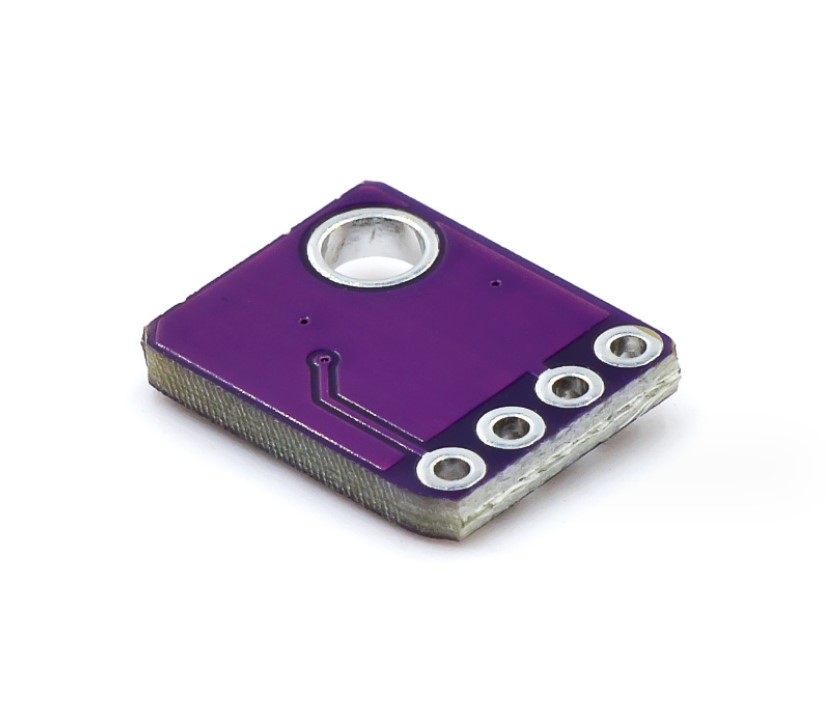

Niewielkie rozmiary modułu pozwalają zastosować go również w urządzeniach o ograniczonej przestrzeni. Otwór montażowy umożliwia stabilne przykręcenie płytki, a dołączona listwa goldpin pozwala dopasować sposób montażu do konkretnego projektu.

ZAWARTOŚĆ ZESTAWU

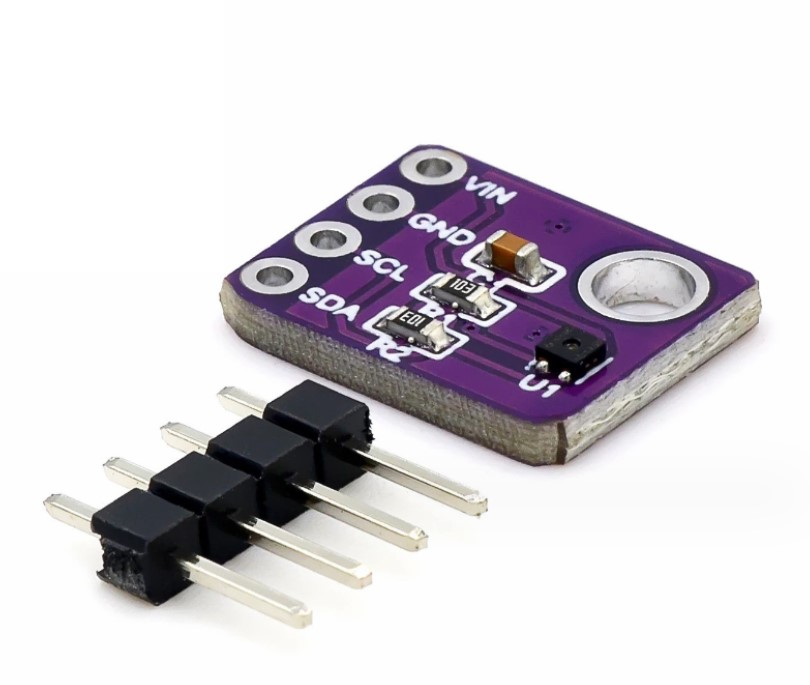

• 1 × moduł czujnika temperatury i wilgotności GY-SHT45
• 1 × niewlutowana listwa goldpin 1×4

WAŻNA INFORMACJA

Moduł nie posiada regulatora napięcia ani konwertera poziomów logicznych. Zalecane zasilanie wynosi 3,3 V. Nie należy podłączać modułu bezpośrednio do zasilania ani sygnałów logicznych 5 V.

W przypadku współpracy ze sterownikiem wykorzystującym logikę 5 V należy zastosować odpowiedni dwukierunkowy konwerter poziomów logicznych I²C. Dołączona listwa goldpin wymaga samodzielnego przylutowania.
