Moduł ATmega328P CH340G V3.0 z USB-C – kompatybilny z Arduino Nano

Kompaktowy moduł NANO V3.0 wyposażony w mikrokontroler ATmega328P oraz wygodne złącze USB typu C. Płytka została zaprojektowana z myślą o współpracy z projektami wykorzystującymi Arduino Nano i jest kompatybilna z jego środowiskiem programistycznym.

Za komunikację pomiędzy komputerem a mikrokontrolerem odpowiada popularny konwerter USB-UART CH340G, umożliwiający programowanie oraz przesyłanie danych przez port USB.

Moduł posiada również wbudowany stabilizator napięcia, dzięki czemu może być zasilany napięciem wyższym niż 5 V.

Do programowania płytki oraz komunikacji z komputerem potrzebny jest standardowy kabel USB-C.

Kluczowe cechy techniczne

Moduł został wyposażony w popularne interfejsy komunikacyjne UART, SPI oraz I2C, zapewniające szerokie możliwości zastosowania w różnych projektach elektronicznych.

Płytka oferuje 14 portów I/O, w tym 6 wyjść PWM, a także 8 wejść analogowych wyposażonych w przetwornik analogowo-cyfrowy A/C.

Za działanie modułu odpowiada mikrokontroler pracujący z częstotliwością 16 MHz, posiadający 32 kB pamięci Flash oraz 2 kB pamięci SRAM.

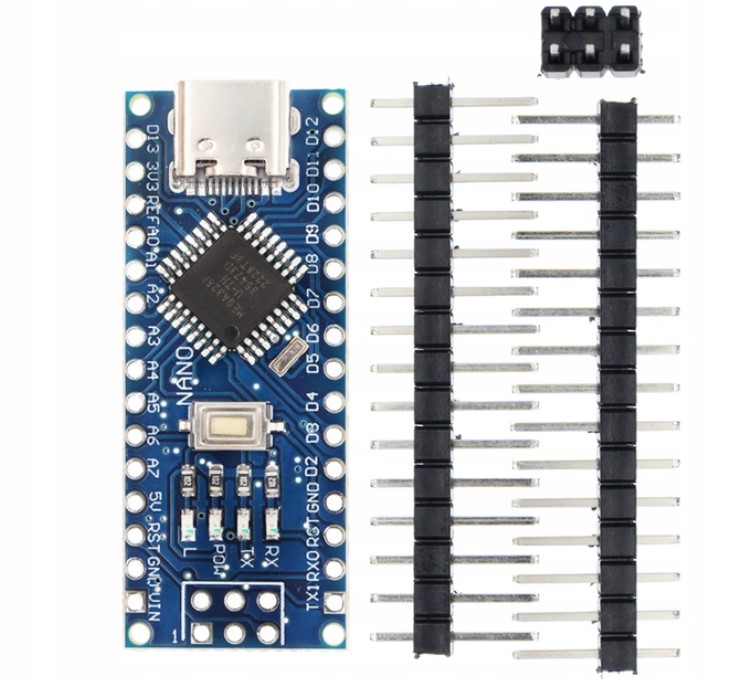

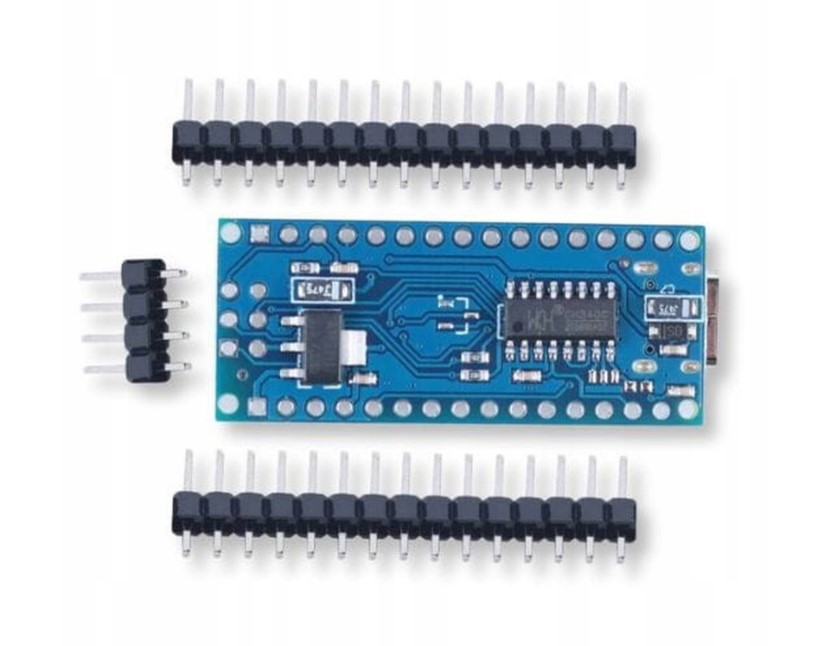

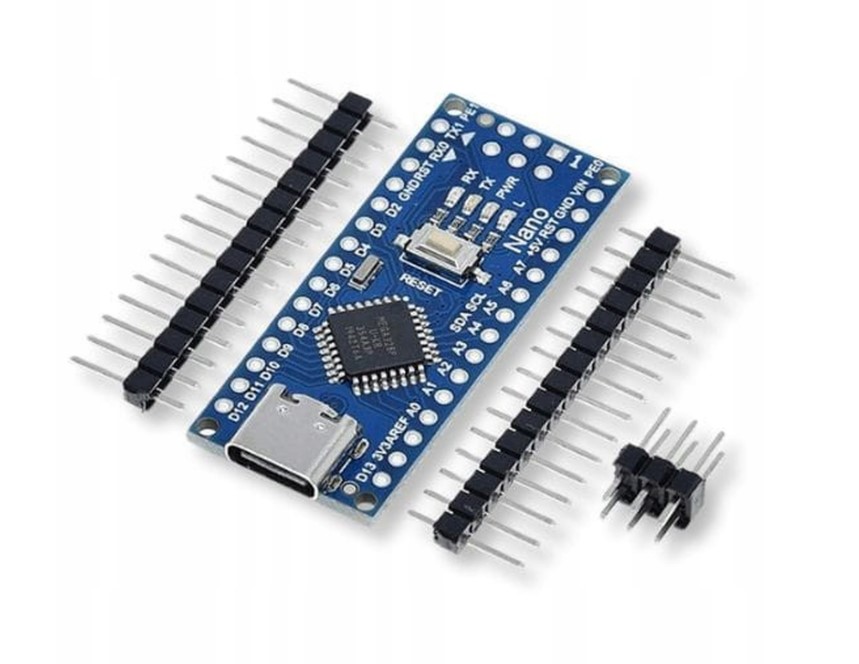

W komplecie znajdują się również złącza goldpin, przeznaczone do samodzielnego przylutowania do płytki.

Specyfikacja techniczna

• Zasilanie: 5–12 V
• Poziom logiczny wejść/wyjść: 5 V
• Bootloader: wgrany bootloader Arduino Nano, kompatybilny z Arduino IDE 1.8 oraz nowszymi wersjami
• Mikrokontroler: ATmega328P
• Taktowanie: maks. 16 MHz
• Pamięć SRAM: 2 kB
• Pamięć Flash: 32 kB, z czego 4 kB przeznaczone na bootloader
• Pamięć EEPROM: 1 kB
• Liczba portów I/O: 14
• Liczba wyjść PWM: 6
• Wejścia analogowe: 8 kanałów przetwornika A/C
• Interfejsy komunikacyjne: UART, SPI, I2C
• Port komunikacyjny: USB-C
• Wymiary płytki: 43 × 18 mm
• W zestawie: złącza goldpin do samodzielnego wlutowania

Przykładowe zastosowania

• Automatyka domowa: projektowanie układów do sterowania oświetleniem, roletami oraz innymi elementami inteligentnego domu.
• Robotyka hobbystyczna: tworzenie małych robotów mobilnych, konstrukcji omijających przeszkody oraz robotów śledzących linię.
• Stacje pogodowe: zbieranie, odczytywanie i przetwarzanie informacji z czujników temperatury, wilgotności czy ciśnienia.
• Projekty edukacyjne: doskonałe rozwiązanie do nauki programowania mikrokontrolerów oraz podstaw elektroniki cyfrowej.
• Prototypowanie: szybkie budowanie, sprawdzanie i modyfikowanie własnych układów elektronicznych na płytkach stykowych.
